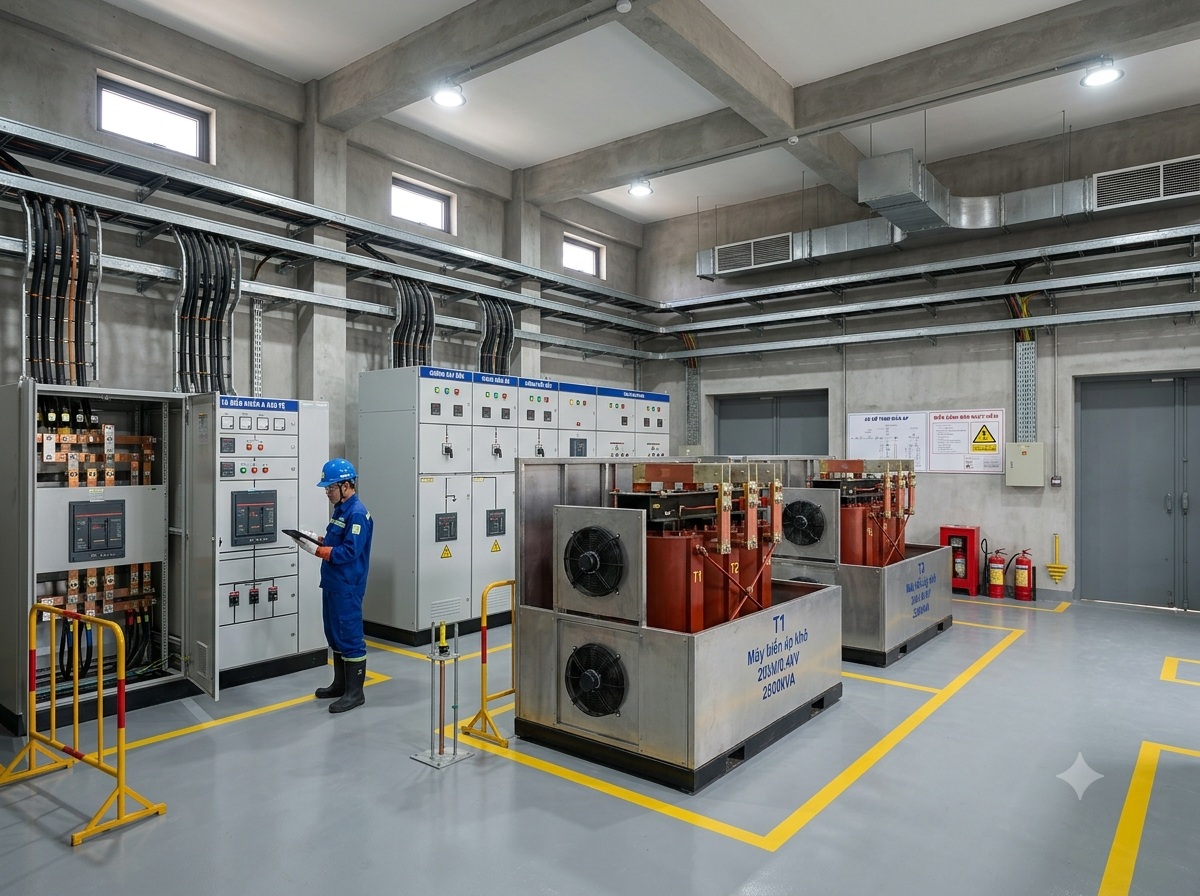

Trạm biến áp trong nhà: phân loại và ưu nhược điểm

Trạm biến áp trong nhà là giải pháp cấp điện được sử dụng phổ biến tại nhà máy, tòa nhà, trung tâm thương mại và các công trình có yêu cầu cao về an toàn. Khác với trạm ngoài trời, toàn bộ hoặc phần lớn thiết bị của trạm được bố trí trong không gian nhà trạm.

Trạm biến áp trong nhà là gì?

Trạm biến áp trong nhà là hệ thống biến đổi điện áp được lắp đặt trong phòng hoặc khu vực chuyên dụng của công trình. Trạm thường tiếp nhận nguồn điện trung thế và chuyển xuống điện áp phù hợp với phụ tải. Các thiết bị được bố trí trong nhà trạm. Cách bố trí này giúp hạn chế tác động trực tiếp của mưa, nắng, bụi và các yếu tố môi trường. Trạm trong nhà thường được sử dụng khi công trình có yêu cầu cao về mỹ quan. Đây cũng là lựa chọn phù hợp khi cần kiểm soát tốt điều kiện vận hành của thiết bị.

Cấu tạo trạm biến áp trong nhà

Một trạm biến áp trong nhà thường gồm nhiều thiết bị phối hợp với nhau. Cấu hình thực tế sẽ thay đổi theo công suất và yêu cầu của từng công trình.

Máy biến áp

Máy biến áp là thiết bị chính của trạm. Thiết bị thực hiện nhiệm vụ biến đổi điện áp từ trung thế xuống hạ thế.
Tùy nhu cầu, công trình có thể sử dụng máy biến áp dầu hoặc máy biến áp khô.
Máy biến áp dầu có khả năng tản nhiệt tốt. Trong khi đó, máy biến áp khô phù hợp với các khu vực yêu cầu cao về an toàn cháy nổ.

Tủ điện trung thế

Tủ trung thế tiếp nhận nguồn điện trước khi đưa đến máy biến áp. Tủ có thể tích hợp máy cắt, dao cách ly, cầu chì và thiết bị bảo vệ.
Thiết bị giúp đóng cắt nguồn điện. Đồng thời, tủ hỗ trợ cô lập khu vực khi xảy ra sự cố hoặc cần bảo trì.

Tủ điện hạ thế

Sau khi được máy biến áp chuyển đổi, nguồn điện đi đến tủ hạ thế. Tủ thực hiện nhiệm vụ phân phối điện đến các phụ tải.
Tùy công suất, tủ có thể sử dụng MCB, MCCB, ACB, contactor và các thiết bị bảo vệ khác.

Hệ thống thanh cái và cáp điện

Thanh cái và cáp điện kết nối các thiết bị trong trạm. Hệ thống cần được lựa chọn theo dòng điện và cấp điện áp.
Việc bố trí cáp cũng cần đảm bảo khoảng cách an toàn. Điều này giúp hạn chế nguy cơ chập điện và hỗ trợ bảo trì.

Hệ thống chống sét

Trạm cần có thiết bị chống sét phù hợp. Hệ thống giúp hạn chế ảnh hưởng của quá điện áp do sét hoặc sự cố trên lưới điện.
Thiết bị chống sét thường được kết hợp với hệ thống tiếp địa của trạm.

Hệ thống tiếp địa

Tiếp địa giúp dẫn dòng điện sự cố xuống đất. Hệ thống cũng góp phần bảo vệ con người và thiết bị.
Điện trở tiếp địa cần được kiểm tra theo yêu cầu kỹ thuật. Kết quả phải đáp ứng thiết kế và quy định áp dụng.

Phòng trạm

Phòng trạm là khu vực chứa các thiết bị điện. Phòng cần có kết cấu phù hợp với trọng lượng thiết bị.
Ngoài ra, hệ thống cần đảm bảo thông gió và khả năng thoát nhiệt. Cửa ra vào cũng cần đáp ứng yêu cầu an toàn và thuận tiện khi vận chuyển thiết bị.

Phân loại trạm biến áp trong nhà

Có thể phân loại trạm biến áp trong nhà theo nhiều tiêu chí khác nhau.

Trạm biến áp trong nhà dùng máy biến áp dầu

Máy biến áp dầu sử dụng dầu cách điện và làm mát. Loại máy này có khả năng tản nhiệt tốt.
Trạm phù hợp với công trình có công suất lớn. Tuy nhiên, phòng trạm cần đáp ứng các yêu cầu liên quan đến an toàn cháy và dầu cách điện.

Trạm biến áp trong nhà dùng máy biến áp khô

Máy biến áp khô không sử dụng dầu cách điện. Thiết bị có ưu điểm về khả năng chống cháy và giảm nguy cơ rò rỉ dầu.
Đây là lựa chọn phổ biến trong tòa nhà, trung tâm thương mại và các khu vực có yêu cầu cao về an toàn.

Trạm phòng riêng

Máy biến áp và các thiết bị điện được bố trí trong phòng riêng. Phương án này giúp kiểm soát tốt không gian và tăng mức độ bảo vệ thiết bị.
Trạm phòng riêng phù hợp với nhà máy và các công trình có diện tích dành cho hệ thống điện.

Trạm tích hợp trong công trình

Một số công trình bố trí trạm ngay trong khu vực kỹ thuật của tòa nhà. Phương án này giúp tối ưu mặt bằng.
Tuy nhiên, thiết kế cần tính toán kỹ về thông gió, chống cháy, vận chuyển thiết bị và khả năng bảo trì.

Thông số kỹ thuật của trạm biến áp trong nhà

Khi thiết kế trạm biến áp trong nhà, cần xác định nhiều thông số. Một số thông số quan trọng gồm:

Công suất máy biến áp.
Điện áp phía trung thế.
Điện áp phía hạ thế.
Tần số định mức.
Số pha.
Kiểu máy biến áp.
Tổ đấu dây.
Điện áp ngắn mạch.
Dòng điện định mức.
Thiết bị đóng cắt.
Cấp bảo vệ của tủ điện.
Hệ thống chống sét.
Hệ thống tiếp địa.
Điều kiện nhiệt độ và thông gió.

Không nên lựa chọn thiết bị chỉ dựa trên một thông số. Các thiết bị cần được tính toán đồng bộ theo phụ tải.

Nguyên lý hoạt động của trạm biến áp trong nhà

Nguyên lý hoạt động của trạm biến áp trong nhà tương tự các loại trạm biến áp khác. Nguồn điện trung thế được đưa vào tủ trung thế. Thiết bị đóng cắt và bảo vệ kiểm soát nguồn điện trước khi đưa đến máy biến áp. Máy biến áp thực hiện nhiệm vụ giảm điện áp. Nguồn điện sau khi hạ áp được đưa đến tủ điện hạ thế. Từ tủ hạ thế, điện được phân phối đến các phụ tải trong công trình.

Có thể hình dung theo sơ đồ:

Nguồn trung thế → Tủ trung thế → Máy biến áp → Tủ hạ thế → Phụ tải

Ưu điểm của trạm biến áp trong nhà

Bảo vệ thiết bị tốt hơn

Thiết bị được đặt trong không gian kín. Vì vậy, máy biến áp và thiết bị điện ít chịu tác động trực tiếp từ mưa, nắng và bụi.
Điều này giúp nâng cao độ bền trong điều kiện vận hành phù hợp.

Tăng mức độ an toàn

Khu vực trạm được kiểm soát và hạn chế người không có nhiệm vụ tiếp cận. Đây là lợi thế quan trọng tại nhà máy và công trình đông người.

Đảm bảo mỹ quan

Trạm được bố trí trong khu vực kỹ thuật. Hệ thống không ảnh hưởng nhiều đến cảnh quan bên ngoài.
Đây là ưu điểm lớn đối với tòa nhà, khách sạn và trung tâm thương mại.

Phù hợp với khu vực đô thị

Một số khu vực có yêu cầu nghiêm ngặt về không gian và mỹ quan. Trạm trong nhà giúp tận dụng không gian kỹ thuật của công trình.

Thuận tiện kiểm soát môi trường

Nhiệt độ, thông gió và điều kiện vận hành có thể được kiểm soát tốt hơn. Điều này giúp thiết bị hoạt động ổn định hơn.

Nhược điểm của trạm biến áp trong nhà

Chi phí đầu tư cao hơn

Trạm cần có phòng riêng hoặc khu vực kỹ thuật phù hợp. Công trình cũng phải đầu tư hệ thống thông gió, chiếu sáng và các hạng mục an toàn.

Yêu cầu thiết kế cao

Kích thước phòng phải phù hợp với thiết bị. Khoảng cách giữa các thiết bị cũng cần được tính toán.
Việc vận chuyển máy biến áp vào phòng cũng cần được tính toán từ đầu.

Khó mở rộng khi thiếu diện tích

Nếu phòng trạm được thiết kế quá nhỏ, việc bổ sung thiết bị sau này sẽ khó khăn.
Do đó, cần tính đến nhu cầu mở rộng ngay từ giai đoạn thiết kế.

Yêu cầu thông gió và thoát nhiệt

Thiết bị điện tạo ra nhiệt trong quá trình hoạt động. Phòng trạm cần có giải pháp thông gió phù hợp.
Với một số thiết kế, cần tính toán thêm hệ thống làm mát hoặc hút nhiệt.

Trạm biến áp trong nhà được ứng dụng ở đâu?

Trạm biến áp trong nhà được sử dụng trong nhiều loại công trình.

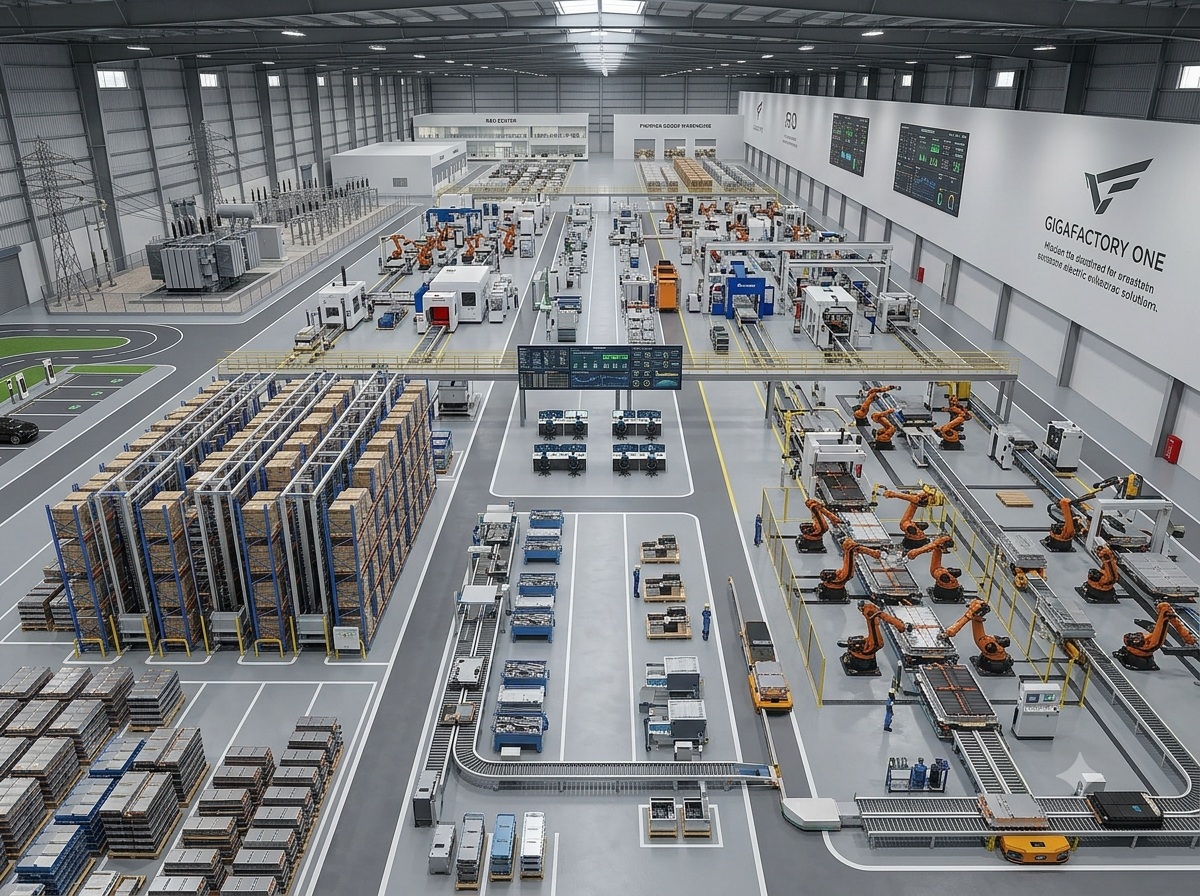

Nhà máy và khu công nghiệp

Trạm cung cấp nguồn điện cho dây chuyền sản xuất, máy móc và hệ thống phụ trợ. Công suất được tính toán dựa trên tổng phụ tải của nhà máy.

Tòa nhà văn phòng

Trạm cung cấp điện cho hệ thống chiếu sáng, điều hòa, thang máy và các thiết bị kỹ thuật.

Trung tâm thương mại

Các trung tâm thương mại thường có nhu cầu điện lớn. Trạm trong nhà giúp đảm bảo mỹ quan và kiểm soát an toàn.

Khách sạn

Hệ thống điện cần hoạt động ổn định trong thời gian dài. Trạm được bố trí tại khu vực kỹ thuật để không ảnh hưởng đến hoạt động của khách sạn.

Bệnh viện

Bệnh viện yêu cầu nguồn điện ổn định và có phương án bảo vệ phù hợp. Trạm trong nhà có thể được kết hợp với máy phát và hệ thống điện dự phòng.

Công trình dân dụng cao tầng

Trạm có thể được bố trí tại tầng kỹ thuật hoặc khu vực được thiết kế riêng. Phương án này giúp tối ưu không gian và đảm bảo an toàn.

Tiêu chuẩn thiết kế trạm biến áp trong nhà

Thiết kế trạm biến áp trong nhà cần tuân thủ các tiêu chuẩn và quy định kỹ thuật hiện hành.

Một số nội dung cần được kiểm soát gồm:

An toàn điện.
Khoảng cách giữa các thiết bị.
Khả năng chịu tải của phòng trạm.
Hệ thống tiếp địa.
Hệ thống chống sét.
Phòng cháy và chữa cháy.
Thông gió và thoát nhiệt.
Khả năng vận chuyển thiết bị.
Điều kiện bảo trì và sửa chữa.

Đối với trạm điện, tiêu chuẩn áp dụng cần được xác định theo cấp điện áp, loại thiết bị và hồ sơ thiết kế cụ thể.

Không nên áp dụng máy móc một cấu hình cho mọi công trình. Mỗi dự án cần được tính toán riêng.

Quy trình thiết kế và lắp đặt trạm biến áp trong nhà

Bước 1: Khảo sát công trình

Đơn vị kỹ thuật kiểm tra mặt bằng và vị trí dự kiến đặt trạm. Đồng thời xác định nhu cầu sử dụng điện.

Bước 2: Tính toán phụ tải

Tổng hợp các thiết bị tiêu thụ điện. Từ đó xác định công suất máy biến áp phù hợp.

Bước 3: Lựa chọn thiết bị

Lựa chọn máy biến áp, tủ trung thế, tủ hạ thế và thiết bị bảo vệ. Các thiết bị phải đảm bảo tính đồng bộ.

Bước 4: Thiết kế phòng trạm

Tính toán kích thước phòng và vị trí thiết bị. Đồng thời bố trí lối vận chuyển và không gian bảo trì.

Bước 5: Thi công hệ thống

Tiến hành hoàn thiện phòng trạm. Sau đó lắp đặt máy biến áp và các thiết bị điện.

Bước 6: Đấu nối

Thực hiện đấu nối cáp, thanh cái và hệ thống tiếp địa. Các điểm đấu nối cần được kiểm tra kỹ.

Bước 7: Kiểm tra và nghiệm thu

Kiểm tra thiết bị và hệ thống bảo vệ. Sau khi đáp ứng yêu cầu kỹ thuật mới tiến hành đóng điện.

Báo giá trạm biến áp trong nhà

Chi phí trạm biến áp trong nhà không có mức cố định. Giá phụ thuộc vào cấu hình và điều kiện thi công.

Một số yếu tố ảnh hưởng trực tiếp đến chi phí gồm:

Công suất máy biến áp.
Máy biến áp dầu hay máy biến áp khô.
Thương hiệu thiết bị.
Tủ trung thế.
Tủ hạ thế.
Hệ thống bảo vệ.
Hệ thống chống sét.
Hệ thống tiếp địa.
Kết cấu phòng trạm.
Hệ thống thông gió.
Chi phí vận chuyển.
Chi phí lắp đặt và nghiệm thu.

Vì vậy, để có báo giá chính xác, cần xác định công suất và khảo sát thực tế công trình.

HT NEXTECH cung cấp trạm biến áp trong nhà

HT NEXTECH cung cấp giải pháp thiết kế, sản xuất và lắp đặt hệ thống điện cho nhà máy, khu công nghiệp và các công trình dân dụng.
Với trạm biến áp trong nhà, HT NEXTECH có thể tư vấn phương án theo nhu cầu phụ tải. Cấu hình có thể bao gồm máy biến áp, tủ trung thế, tủ hạ thế và hệ thống bảo vệ.
Giải pháp được tính toán theo điều kiện mặt bằng. Qua đó đảm bảo yêu cầu về an toàn, khả năng vận hành và thuận tiện bảo trì.

Trạm biến áp trong nhà phù hợp với công trình cần kiểm soát tốt thiết bị điện, đảm bảo mỹ quan và tăng mức độ bảo vệ. Phương án này đặc biệt phù hợp với nhà máy, tòa nhà, trung tâm thương mại và công trình có khu vực kỹ thuật riêng. Việc lựa chọn cần dựa trên công suất, cấp điện áp, diện tích và điều kiện vận hành. Thiết kế đúng ngay từ đầu sẽ giúp giảm chi phí phát sinh và đảm bảo hệ thống hoạt động ổn định.
